產品介紹

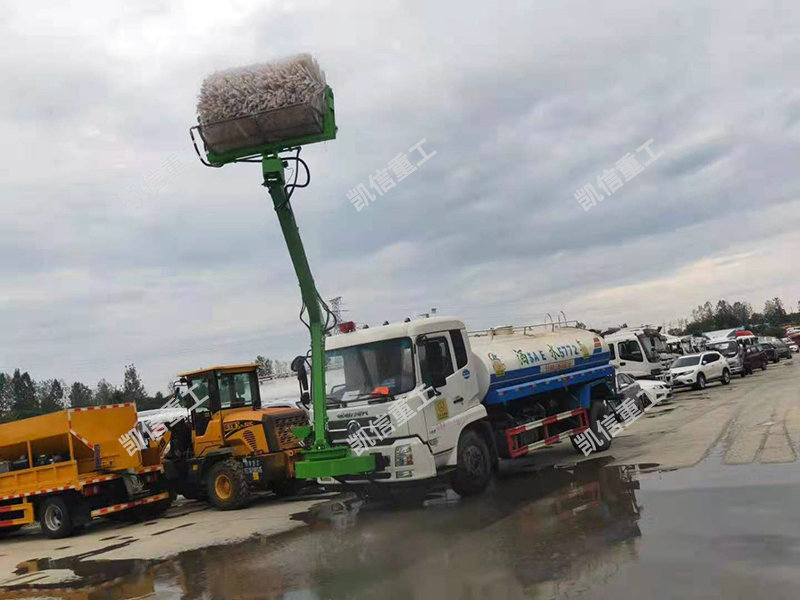

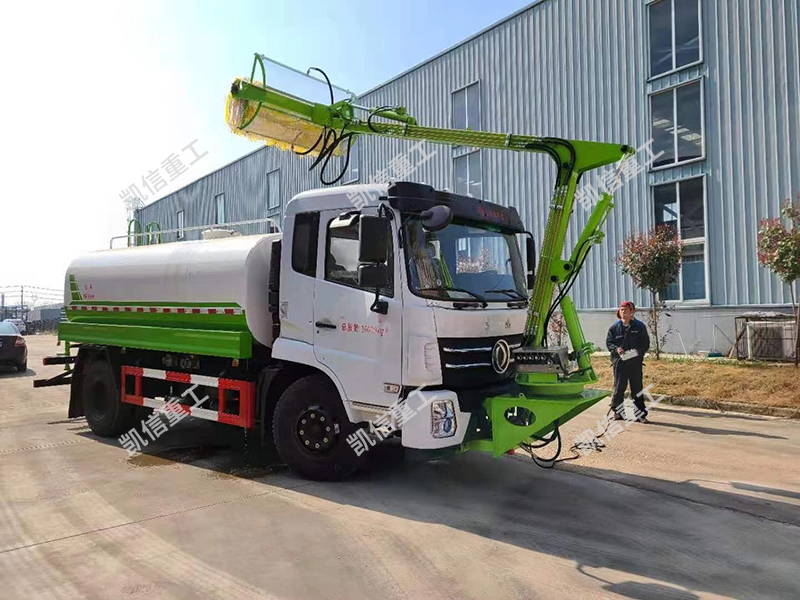

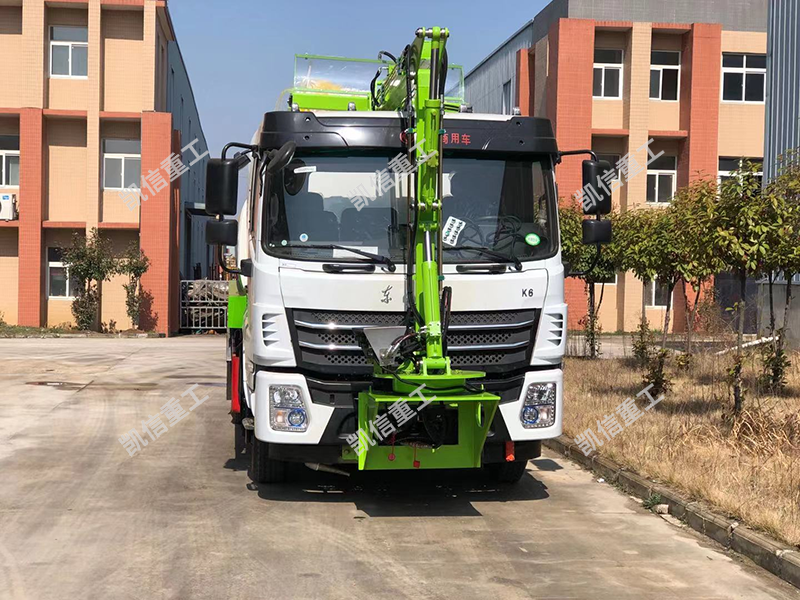

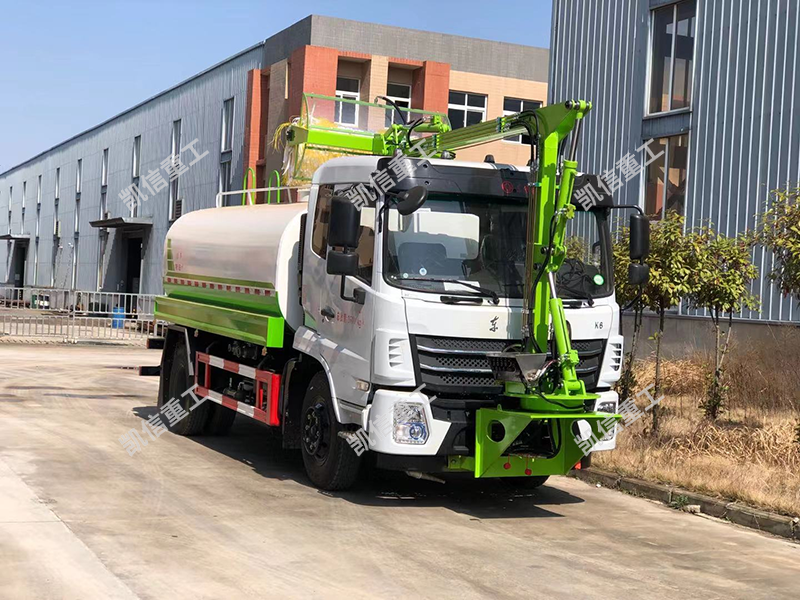

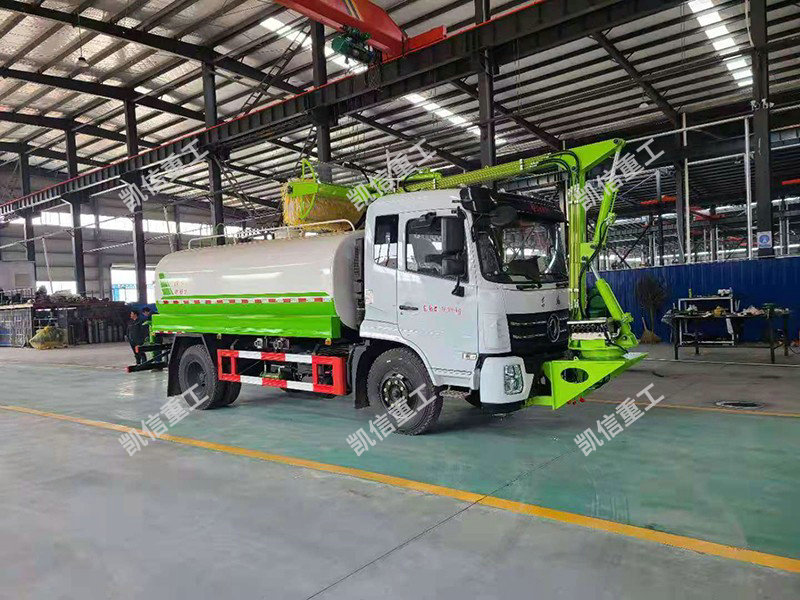

多功能隧道（隔音屏）清洗車，是公司在消化、吸收國外同類產品的先進技術，結合我國公路隧道的具體情況，經過精心設計、研制的產品。該設備具有操作方便、動作靈活、可選配裝置廣泛、質量可靠、清洗效率高、清洗效果好的特點，是公路隧道清洗的理想產品。該系列產品自生產問世以來，得到國內很多客戶的青睞。

工作原理

隔音屏隧道清洗機采用自行研制的WT026/373PQ3-ST型取力器為動力，驅動液壓泵，從液壓泵輸出的液壓流量和壓力經分配閥，到達油缸、液壓馬達和剪式液壓升降平臺，分別控制清洗臂的旋轉與升降、滾刷的清洗、高壓水的噴水和剪式液壓升降平臺的升降動作，完成公路或市政道路兩邊護欄、路標牌、收費大棚的清洗，剪式液壓升降平臺可以實現小型高空作業車的功能。

隔音屏清洗機主要優點

隧道清洗機，經過多年研究、實踐，成功打破了單機作業的瓶頸，實現了真正意義上的單發動機作業，填補了國內這項技術的空白，在同行業中處在前茅地位，并獲得多項國家專利。

多功能隧道壁（隔音屏）清洗車，與目前市場上其他廠家的雙發動機相比，不僅具有使用成本低，故障率少等特點，其清洗效果也具備特有的優勢。首先，執行機構的取力來自本車發動機，因此，只要發動機啟動，車輛靜止?fàn)顟B(tài)下，清洗機構也能工作來實現定點作業。配備LST-8調速變速箱及諧波變頻變速機構，作業時高可達到8變速檔，使其工作速度低可達到每小時三公里，其清洗刷轉速高轉速可達到450轉/分鐘，而具備副發動機的車輛要想達到每小時3公里，操作人員需要連續踩離合才能實現，這樣，對于離合器片的磨損的結果就可想而知。當車輛發動機出現故障無法啟動時，操作人員可啟動備用動力單元，將清洗臂等裝置操作至適當位置，以便完成對發動機的檢修。

關于清洗效果，多功能隧道壁（隔音屏）清洗車選用摩擦系數高、吸水性性大的高級進口磨棉塑膠刷絲，取代了光滑、不耐磨的尼龍絲及洗滌劑，不僅清洗效果有了很大提高，作業過程也更加節能，更加環保。

1. 清洗臂可左右旋轉，可以上、下調節清洗高度，這樣方便清洗隧道兩側的壁面，清洗的范圍大。

2. 采用水車的水罐為儲水箱，可以保證長里程的清洗，水的壓力和流量可以調節。

3.不配備副發動機為動力,增大了水箱的載荷量，多可達到約12立方米，可以長時間邊續工作，有效提高工作效率。有效地節約了使用成本,減少故障率。

4. 刷毛采用聚乙烯超軟材料，具有吸水率高、么擦力大、伸延性強等特點，保證清洗得干凈，也不容易損壞刷毛及工作面。

上裝配置：

1、罐體有效容積:123；

2、罐體材質Q235厚度5mm，符合國家行業標準（GB18564.1-2006）；

3、大功率水泵；

4、低速大扭矩取力器；

5、動平衡傳動軸；

6、音樂電喇叭 ；

7、觀察水位透明管（水位報警器）；

8、帶消防接口；

9、前沖、后灑、側噴、高炮（可調水柱/大雨/中雨/毛毛雨）、后置工作平臺；

10、三種裝水方式：罐口裝、泵自吸裝、消防栓裝；

11、參數：前沖寬度≥14米，后灑和側噴寬度≥14米，水炮射程≥25米。

12、使用于環境溫度不高于50℃；

13、使用于海拔高度5000m以下。

14、使用于周圍空氣相對濕度不大于95﹪,(在25℃時)。

多功能隧道壁（隔音屏）清洗裝置參數

1、動力系統

WET026/373PQ3-ST型取力器

2、液壓系統

系統壓力：4-12Mpa

系統流量：40L/ min

包括液壓油箱、過濾器、液壓泵、液壓馬達、分配閥、油缸、油管等。

3、清洗刷功能

清洗刷數量：柱形刷1個

清洗刷直徑：650-1200mm

清洗刷長度：1200-2000mm

清洗刷轉速：300-450轉/分鐘

清洗刷材質：新型泡棉刷絲 / 聚乙烯五角絲 / 鋼絲混合刷絲 / 純鋼絲 / 粘布條（可清洗隔音屏、隔離墩、高速護欄、隧道壁），清洗刷可以通用互換使用，滿足不同使用要求。

清洗刷材質硬度：HA 10

清洗速度：3-20公里/小時（根據污濁程度，可隨意控制工作速度）

4、清洗臂

清洗臂旋轉范圍：360度

清洗臂左右可移度：600mm

清洗臂上下升降范圍：0-7m

清洗臂大折臂范圍：120度

清洗刷上下調節角度：180度

清洗刷左右調節角度：120度

升降平臺：荷載200公斤，大距地高度8米（選裝）

檢修道清洗刷：大寬度1.2米（選裝）

5、噴水系統

水泵流量：0至42.3L/M。

高壓水噴射：配15米長耐高壓水管

6、控制系統

電、液遠程控制，操作者在駕駛室內通過操縱桿就可以方便地進行清洗。

操作人員：1人

7、轉場速度

大為85公里/小時。
